一、儀表概述：

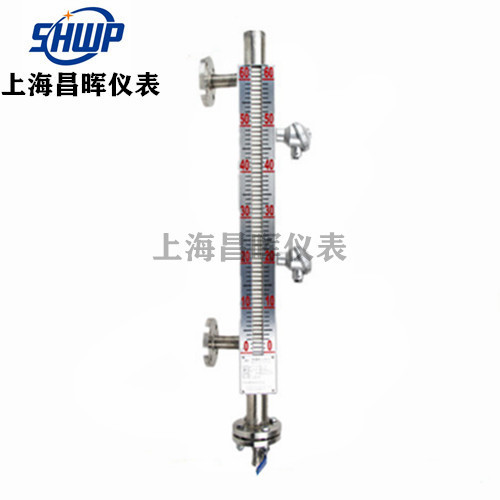

帶報警開關磁翻板液位計是一種新穎的現場檢測儀�，配套裝置：ZW型上下限發訊器，它裝于磁翻板液位計主體外側相應于上限下限報警位置�，當主體內磁浮子上下運動至該點時，磁性組件將發訊器內于簧管觸點吸合或斷開，發出開關信�。上下限發訊器輸出的信號具有自保持功能，因而不怕停�，復電后，發訊器觸點的工作狀態仍能如實地反映被測介質的真實液��
進行拆卸清洗�，可打開底部法蘭，取出磁性浮子進行清洗，清洗完成后安裝磁性浮子一定要注意：重端帶磁性一端向�，千萬不能倒裝，否則液位計將不能正常工�。使用前應先用校正磁鋼將零位以下的小球置成紅�，其它球置成白色�
�、結構原理：
1、基本型
磁翻板是根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻�180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示�
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換�0�10mA�4�20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目��
3、上下限開關輸出
在液位計立管上由用戶設定�、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧管開關動作時，實現報警或限位控制�
�、適用場合：

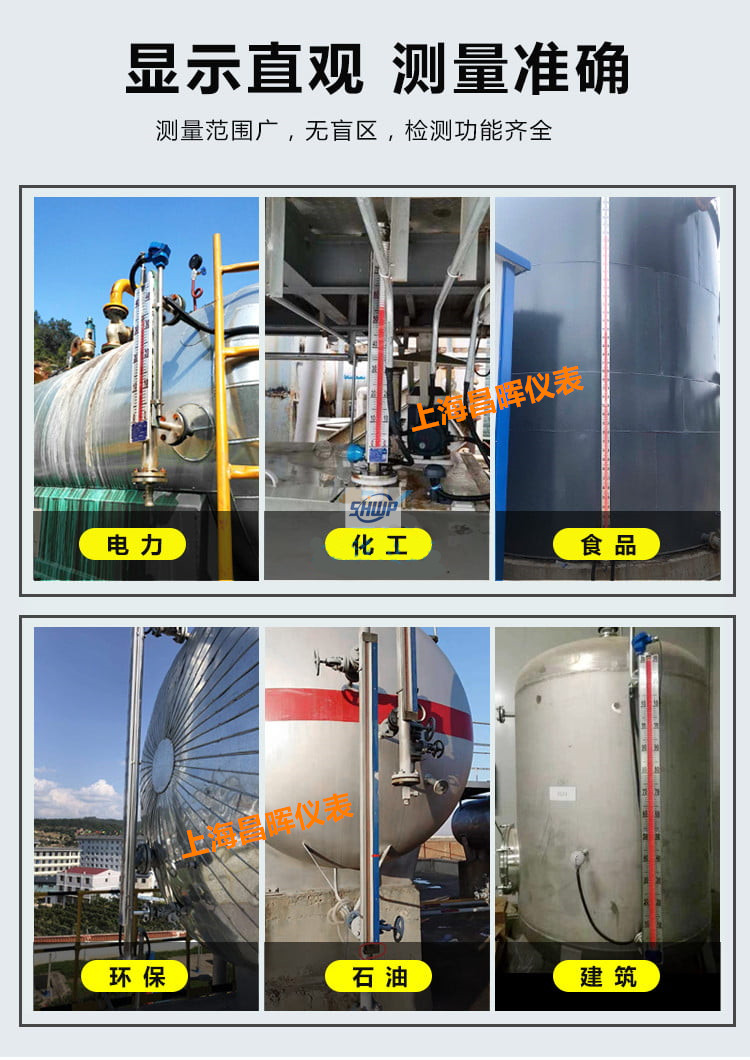

帶報警開關磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制。可以廣泛運用于石油加工、食品加�、化�、水處理、制�、電力、造紙、冶�、船舶和鍋爐等領域中的液位測量、控制與監測�
�、性能特點�
1、密封性強，不易滲透—采用特殊接口處�，更適合液氨等高滲透場合使��
2、耐高�、高壓能力強—溫度可�600�,壓力可達25MPa �
3、耐腐蝕能力—采用不銹鋼內襯PTFE工藝,使產品防腐能力超��
4、可在低溫場合使用—采用特殊夾套工�，零�200度場合也能應付自如�
5、信號遠傳能力強—信號輸出可為開關量、模擬量，可帶HART協議�
�、技術指標：
1、量程范圍（mm）：300�81000�
2、介質密度（g/cm3）：0.5�2�
3、介質粘度： �0.02Pa.S�
4、工作溫度℃�-40�350�
5、壓力等級（MPa）：�32�
6、測量精度（mm）：≤�10�
7、安裝方式：側裝�、頂裝式、底裝式�
8、防護等級：IP65�
9、防爆等級：ibⅡCT4（本安型�、dⅡBT4（隔爆型��
10、傳輸方式：4�20mA � 開關量；
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式、底裝式�，可以根據用戶的需要特殊定制。注：當液位計安能裝受環境影�，空間位置L1<300訂貨時應明顯提出�
�、附加功能選擇項�
限位開關�
常開型：高于報警點合�
常閉型：高于報警點斷�
開關容量�250VAC1A（阻性）250VAC0.3A
開關壽命�100000�
液位變送器�
輸出電流�4-20mADC
分辨率：±1-±10mm
負載電阻�500Ω�24VDC供電時）
傳送距離：�3000m
工作電源�16-30VDC
智能液位變送器�
輸出電流�4-20ADC
分辨率：0.2mm
負載電阻�500Ω�24VDC供電時）
傳送距離：�3000m
工作電源�16-30VDC�
�、統構成及接線：
1、上下限開關輸出�
由具有自保持作用的舌簧開關和轉換器組�，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開��
2、電遠傳�
由測量單元和變送單元兩部分組成�
3、本安防爆：
a 帶本安防�，上、下限開關輸出型�
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂��
b 帶本安防爆遠傳型�
適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4�135℃）�
�、使用與維護�
使用�
1、配套儀表及附件詳細內容具體見相應儀表附件說明書�
2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸�。所以在收到產品或安裝后，請將校正磁鋼取�，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不*，可用校正磁鋼將其有吸順，儀表即可正常工��
3、安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一�，使零位以下顯示有紅�，零位以上顯示為白色�
4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選�,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫��
5、液位計投入遠行時，應先打開上引液管閥門，然�，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導�，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）�
維護�
1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力�
2、根據介質情�，可定期清洗主導管，清洗管內沉積雜質�
3、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向�，不能倒裝�
4、對低溫型及液化氣型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量�
�、安裝注意事項：
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如�
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作�
3、液位計安裝完畢�，需要用磁鋼進行校正對翻珠導引一次使零位以下顯示紅色，零位以上顯示白色�
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體�，避免液體介質帶著浮球組件急速上升，而造成翻珠轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校��
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法�，再將浮球組件重新裝入主體管�，注意浮球組件重的一頭朝�，不能倒裝�
6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質�
�、適用場所�
1、適用于高溫、高壓力、強�、強堿及防爆要求，結構簡�、可靠耐用，可加裝多種選購配件使控制更加容易；
2、加裝液位傳送器及磁性開�，不須停機可隨時安裝或調整；
3、若電源中斷，現場磁性開關亦不受影響，準確性高�
4、每10公分加一不同顏色的色片，使液位容易辨��
5、適用于染整設備、廢水處�、發電廠、化工設�、熱煤油鍋爐和石化工��
