一、儀表概述：
頂裝遠傳型磁翻板液位計選用優質不銹鋼材料制造，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。全過程測量高密封、防泄漏、無盲區，顯示醒目，讀數直觀，且測量范圍大。先配限位開關，可實現液位的上、下限報警和控制。選配液位變送器，可將液位信號轉換成4-20mADC標準信號，實現遠距離檢測、指示、記錄與控制�
二、結構原理：
1、基本型
磁翻板是根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻�180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示�
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換�0�10mA�4�20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的�
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧管開關動作時，實現報警或限位控制�
三、適用場合：

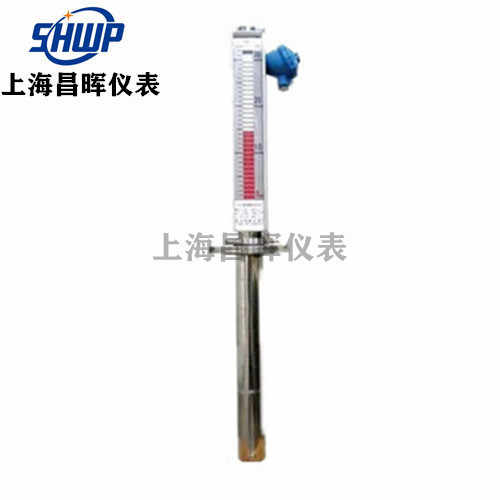

頂裝遠傳型磁翻板液位計是用于遠傳控制的一種頂裝型液位測量儀表，具有現場指示清晰又能遠傳控制等優點。廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示�
四、性能特點�
1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計；
2� 適用于粘度較大的液體介質�
3� 顯示器的觀察方向可任意改變�
4� 加裝液位開關變送器及控制開關，不需停機可隨時安裝調整；
5� 若電源中斷，現場開關。亦不受影響，準確性高�
6� �10分鐘加不同顏色的液體，使液體容易辯識�
五、技術指標：
1、測量范圍（上下法蘭中心距）：L=500-6000mm,�6000mm可特殊訂貨；
2、指示誤差：±10mm�
3、工作壓力：普通型：≤6.3MPA � 高壓型：6.3-16MPA�
4、介質溫度：普通型：≤150� � 高溫型：150-450度；
5、介質密度：�0.45g/m3 �
6、密度差：≥0.15g/m3（測界面）；
7、接液材質：標準1Cr18Ni9Ti 根據被測介質化學性質的不同，可選�304�316�316L�316Ti�317�317L、S2205、Ti等不同牌號的不銹鋼制造，以達到防腐的目的�
8、連接法蘭規格：DN20、DN25、特殊規格需定做�
六、統構成及接線：
1、上下限開關輸出�
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關�
2、電遠傳�
由測量單元和變送單元兩部分組成�
3、本安防爆：
a 帶本安防爆，上、下限開關輸出型�
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨�
b 帶本安防爆遠傳型�
適合使用于∏類電氣設備（工廠用）、C級氣體，zui高表面溫度組別T4�135℃）�
七、選型及安裝方式�
1、必須先了解自己的設備運行的場合，測量介質是什么，即使自己不知道需要什么材質，我司也可以根據介質確定設備所用材質�
2、當配有遠傳配套儀表時需做到如下幾條、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固�(禁用鐵質)；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線需單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上�
3、應根據介質情況，不定期清洗主導管清除雜質；
4、對超過一定長�(普通型�3米、防腐型�2�)的液位計、需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量�
5、安裝位置、應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
6、調試時、應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導�(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確�)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運�(腐蝕性等特殊液體除外)；磁翻板液位計叫磁性翻板液位計，又或者是磁翻柱液位計，又叫磁性浮子液位計等。但是他們的訂購需要知道的參數是一定的，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等級等量變化。又比如，自己設備的特殊情況，決定了磁翻板液位計的安裝方式，因為有的場合不適合或者根本不適用某種安裝方式�
八、使用注意事項：
1、配套儀表及附件詳細內容具體見相應儀表附件說明書�
2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色�*，可用校正磁鋼將其有吸順，儀表即可正常工作�
3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色�
4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選�,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度�
5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）�
