一、儀表概述：

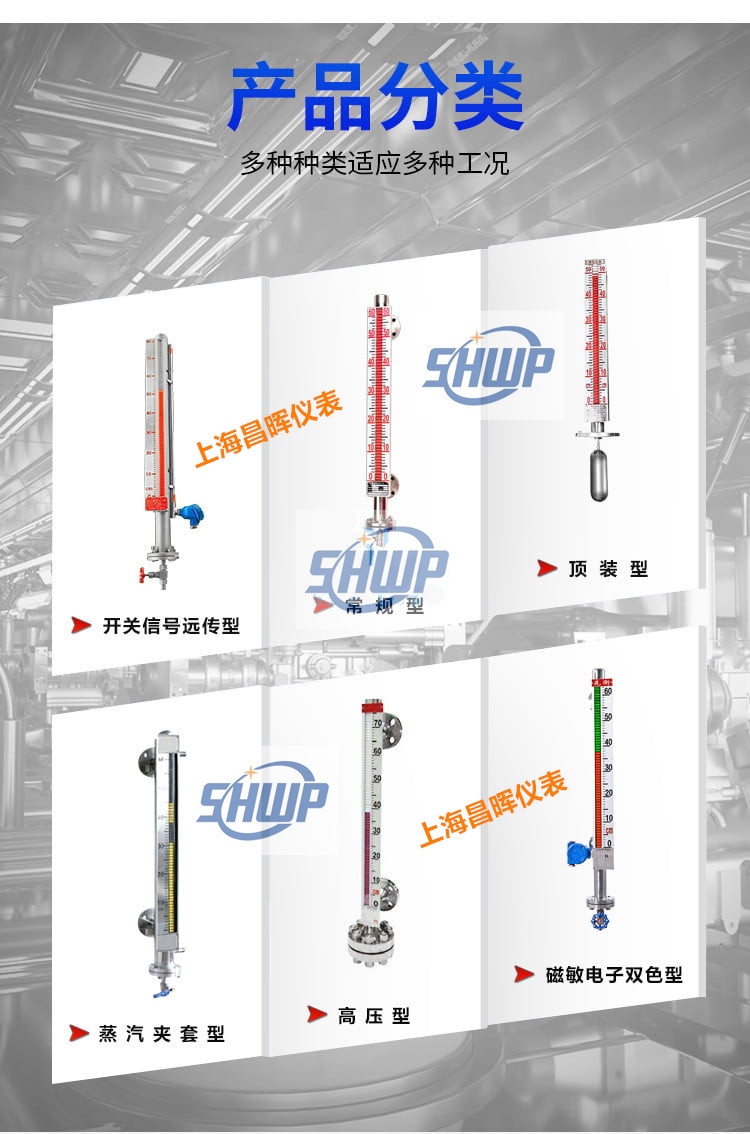

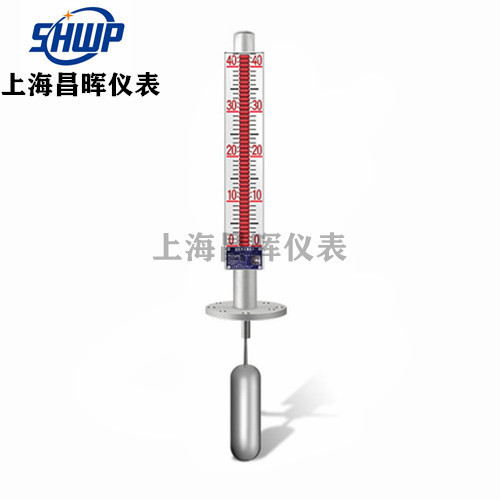

頂裝式磁翻板液位計直接安裝于容器頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣藍）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UHZ520系列主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成�
二、測量原理：
磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時 翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的� 際高度，從而實現液位清晰的指示�
三、適用場合：
頂裝式磁翻板液位計適用于測量各種不便于側面安裝液位計的容器，特別是地下貯槽內的液位測量。廣泛適用于石油、化工、冶金、電力、輕工及醫藥等行業和部門�
四、應用場所�
1、適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易�
2、加裝液位傳送器及磁性開關，不需停機可隨時安裝或調整�
3、若電源中斷，現場磁性開關亦不受影響，準確性高�
4、每10公分加一不同顏色的色片，使液位容易辨識�

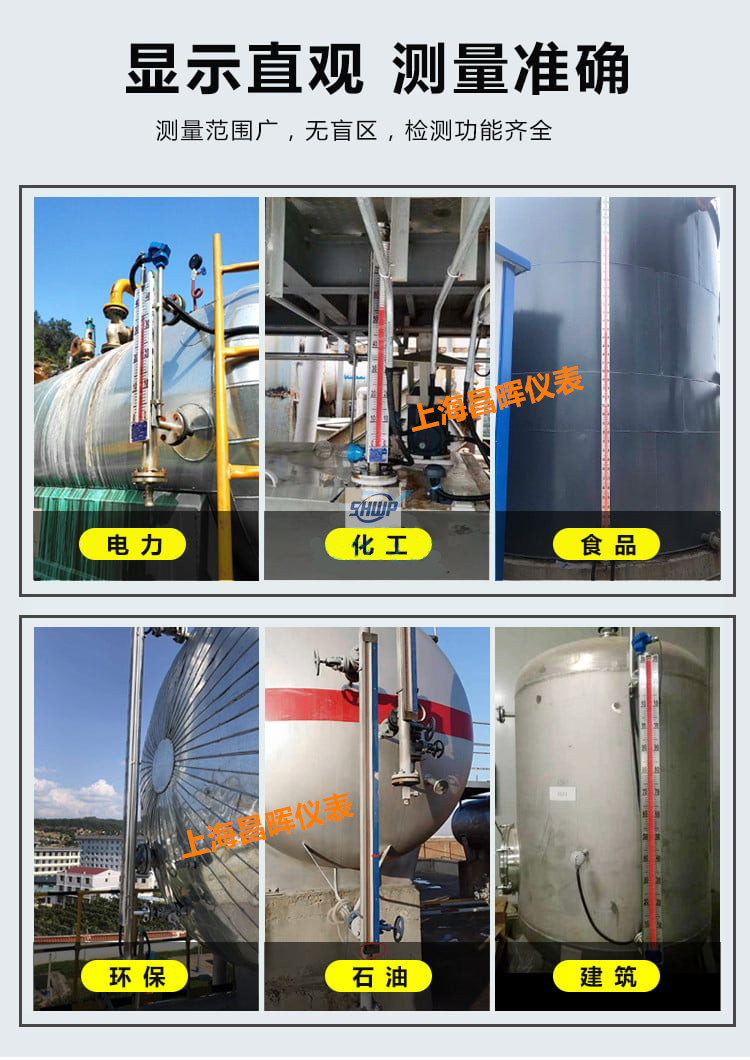

5、適用于染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業等�
五、性能特點�
1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計；
2� 適用于粘度較大的液體介質�
3� 顯示器的觀察方向可任意改變�
4� 加裝液位開關變送器及控制開關，不需停機可隨時安裝調整；
5� 若電源中斷，現場開關。亦不受影響，準確性高�
6� �10分鐘加不同顏色的液體，使液體容易辯識�

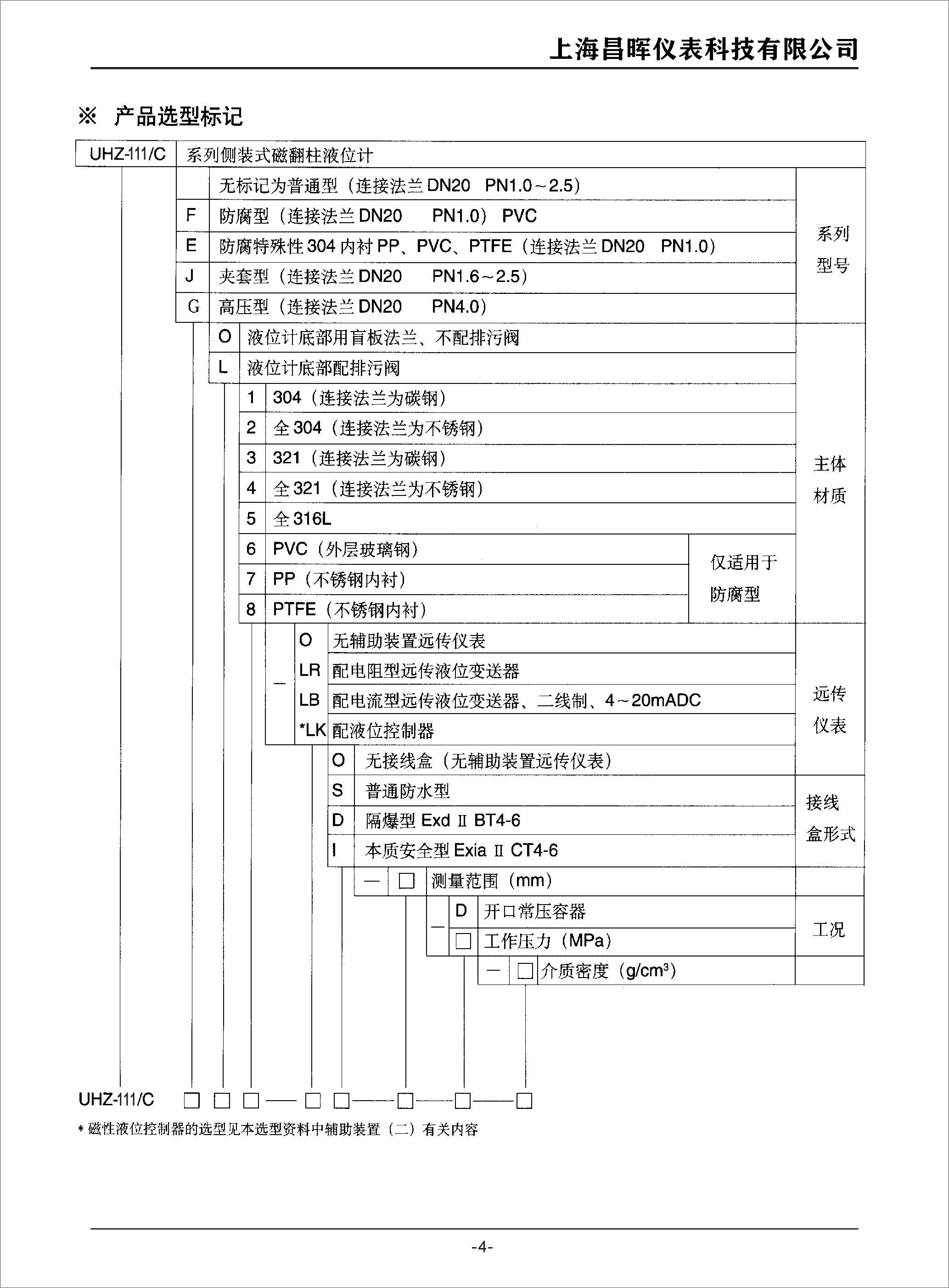

六、技術指標：
1、測量范圍（上下法蘭中心距）：L=500-6000mm,�6000mm可特殊訂貨；
2、指示誤差：±10mm�
3、工作壓力：普通型：≤6.3MPA � 高壓型：6.3-16MPA�
4、介質溫度：普通型：≤150� � 高溫型：150-450度；
5、介質密度：�0.45g/m3 �
6、密度差：≥0.15g/m3（測界面）；
7、接液材質：標準1Cr18Ni9Ti 根據被測介質化學性質的不同，可選�304�316�316L�316Ti�317�317L、S2205、Ti等不同牌號的不銹鋼制造，以達到防腐的目的�
8、連接法蘭規格：DN20、DN25、特殊規格需定做�
七、統構成及接線：
1、上下限開關輸出�
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關�
2、電遠傳�
由測量單元和變送單元兩部分組成�
3、本安防爆：
a 帶本安防爆，上、下限開關輸出型�
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨�
b 帶本安防爆遠傳型�
適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4�135℃）�
八、使用維護注意事項：
使用�
1、配套儀表及附件詳細內容具體見相應儀表附件說明書�
2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色�*，可用校正磁鋼將其有吸順，儀表即可正常工作�
3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色�
4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選�,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度�
5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）�
維護�
1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力�
2、根據介質情況，可定期清洗主導管，清洗管內沉積雜質�
3、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝�
4、對低溫型及液化氣型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量�
