產品概述

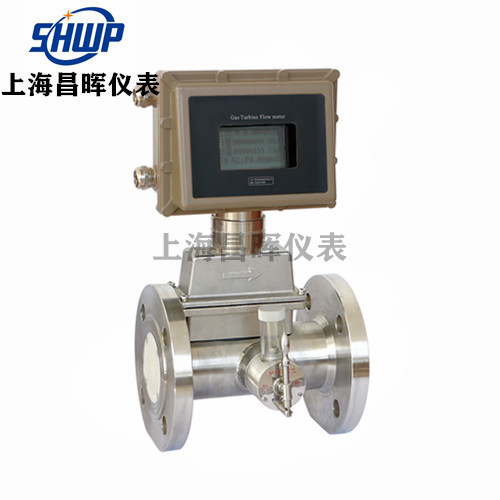

LWQ型氣體渦輪流量計是我公司總結多年的經驗研制,并采用多項創新技術而開發成功的新一代產品,主要性能指標達到先進水平,可替代同類進口產品。產品直接測量氣體的工況體積流量和總量,可通過配置體積修正儀,測量氣體的溫度、壓力、標況體積流量和總量,是城市燃氣貿易計量及工業氣體計量和檢測的高性能儀表�
產品特點
� 集微處理器、溫度傳感器、壓力傳感器于一體,直接測量被測介質的流量、溫度和壓力,并自動進行流量的溫壓補償和壓縮因子修正運算�
� 采用低功耗設計,可用鋰電池供電,電池可連續使用2年以上;同時也可外接電源�
� 儀表具有脈沖信號輸出�4-20mA模擬信號輸出、RS485(MODBUS-RTU 協議)通訊輸出;同時還有IC卡信號輸出,可與IC卡預付費系統配套使用,便于貿易結算�
� 專用液晶顯示屏(帶背光),讀數直觀方便,可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數�
� 具有實時數據存儲功能,可防止儀表突然掉電時數據丟失,在停電狀態下,內部數據可長期性保存�
� 可靠的電磁兼容設計,抗干擾性能好,可靠性高,滿足JJG1037-2008標準的電磁兼容實驗要求�
� 采用進口儀表專用精密軸承,耐磨性好,穩定程度高;同時提高了儀表的下限靈敏度,低始動流量�
技術參�
執行標準 | 封閉管道中氣體流量的測量—渦輪流量計(GB/T18940-2003� |
公稱通徑 | DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400 |
連接方式 | 法蘭連接型、螺紋連接� |
準確度等� | 1.5�1.0 |
量程� | 1:10~1:30 |
工作電源 | 表體�304不銹鋼或鑄鋁 |
葉輪:鋁合金 |
轉換器:鑄鋁 |
使用條件 | 環境溫度:-30�+60℃;相對濕度:5%�90%;介質溫�:-20�+80℃;大氣壓力:86kPa�106kPa |
防護等級 | IP65 |
工作電源 | A.外電源�+24VDC±15%,紋波≤�5%,適用于4-20mA輸出、脈沖輸出、RS485� |
B.內電源�1�3.6V10AH鋰電� |
信號輸出 | 脈沖信號 �4-20mA電流信號 、控制信� |
通訊輸出 | RS485通訊 � |
實時記錄 | 日記錄、定時間間隔記錄 |
信號接口 | 內螺紋M20×1.5或其� |
防爆等級 | ExdIICT6Gb |
流量范圍
公稱通徑 DN(mm) | 型號規格 | 量程范圍 (m3/h) | 始動流量 (m3/h) | 耐壓等級 (MPa) | 最大壓�*2 (kPa� | 安裝方式 |
|
重量(kg� |
25 | S | 4-40 | �1.3 | 1.6
2.5
4.0
6.3 | 1.5 | 法蘭 螺紋* | 10 |
40 | S | 6-65 | �1.3 | 1.5 | 12 |
50 | S1 | 7-70 | �1.3 | 0.5 | 15 |
S2 | 10-100 | �1.6 | 1.0 | 15 |
S3 | 16-160 | �2.4 | 1.0 | 15 |
65 | S | 15-200 | �2.4 | 1.0 | 16 |
80 | S1 | 13-250 | �3.0 | 2.5 | 法蘭 | 16 |
S2 | 20-400 | �5.0 | 1.0 | 16 |
100 | S1 | 20-400 | �4.2 | 1.5 | 24 |
S2 | 32-650 | �6.7 | 1.0 | 24 |
125 | S | 40-800 | �7.8 | 1.0 | 24 |
S1 | 32-650 | �10.0 | 1.3 | 22 |
150 | S2 | 50-1000 | �11.0 | 2.0 | 45 |
S3 | 80-1600 | �12.0 | 0.5 | 45 |
200 | S1 | 80-1600 | �16.0 | 1.0 | 62 |
S2 | 130-2500 | �20.0 | 0.5 | 62 |
250 | S1 | 130-2500 | �22.0 | 1.5 | 80 |
S2 | 200-4000 | �25.0 | 1.5 | 80 |
300 | S | 320-6500 | �35.0 | 1.0 | 87 |
350 | S | 400-8000 | �40.0 | 1.5 | 105 |
400 | S | 650-13000 | �55.0 | 2.0 | 125 |
