一、儀表概述：

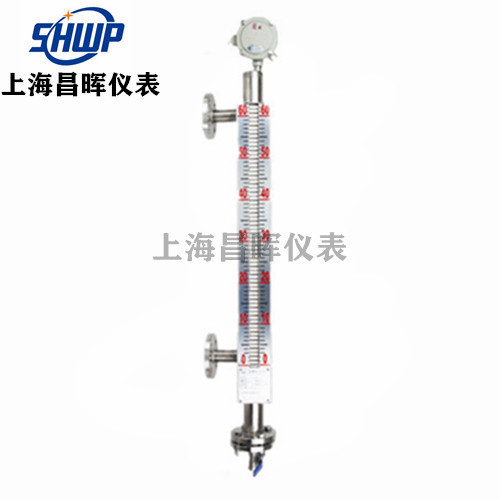

防爆型磁翻板液位�(jì)（簡稱液位計）適用于工業生產過程中各種承壓（或敞開）貯液�(shè)備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢�(cè)。能就地顯示各種液體的工作情況和液位高度�
配上液位變送器就能�(yuǎn)距離傳送液面的位置信號，通過一定的電氣裝置�(dá)到自�(dòng)控制和測量液位的目的。液位計是具有可靠安全性的檢測儀表。由于具有磁性藕合的隔離密閉�(jié)�(gòu)，尤其適用于易燃、易爆和腐蝕有毒液體的液位檢�(cè)，從而使原復雜環境的液位檢測手段變的�(jiǎn)單和可靠安全�
液位�(jì)具有就地顯示的直讀式特性，不需要多組液位計組合，可以單體�(jìn)行全量程�(cè)量。設備擁有開孔少，顯示清晰，�(biāo)志醒目，讀�(shù)直觀等優�(diǎn)。當液位�(jì)直接配帶顯示儀�(shí)可省去該系統信號檢測的中間變送從而提高其傳輸精度�
二、結�(gòu)原理�
1、基本型
磁翻板是根據浮力原理，浮子在�(cè)量管�(nèi)隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅�(dòng)紅、白色翻柱翻�(zhuǎn)180°，液位上升時翻柱由白色轉為紅色，下降�(shí)由紅色轉為白色，從而實�(xiàn)液位指示�
2、電�(yuǎn)�
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內�(cè)量元件依次動作，獲得電阻信號變化，轉換成0�10mA�4�20mA的標�(zhǔn)信號輸出，與顯示儀表或�(jì)算機連接，達到遠傳目的�
3、上下限開關輸出
在液位計立管上由用戶�(shè)定上、下限位置安裝控制器，控制器�(nèi)帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧管開�(guān)�(dòng)作時，實�(xiàn)�(bào)警或限位控制�

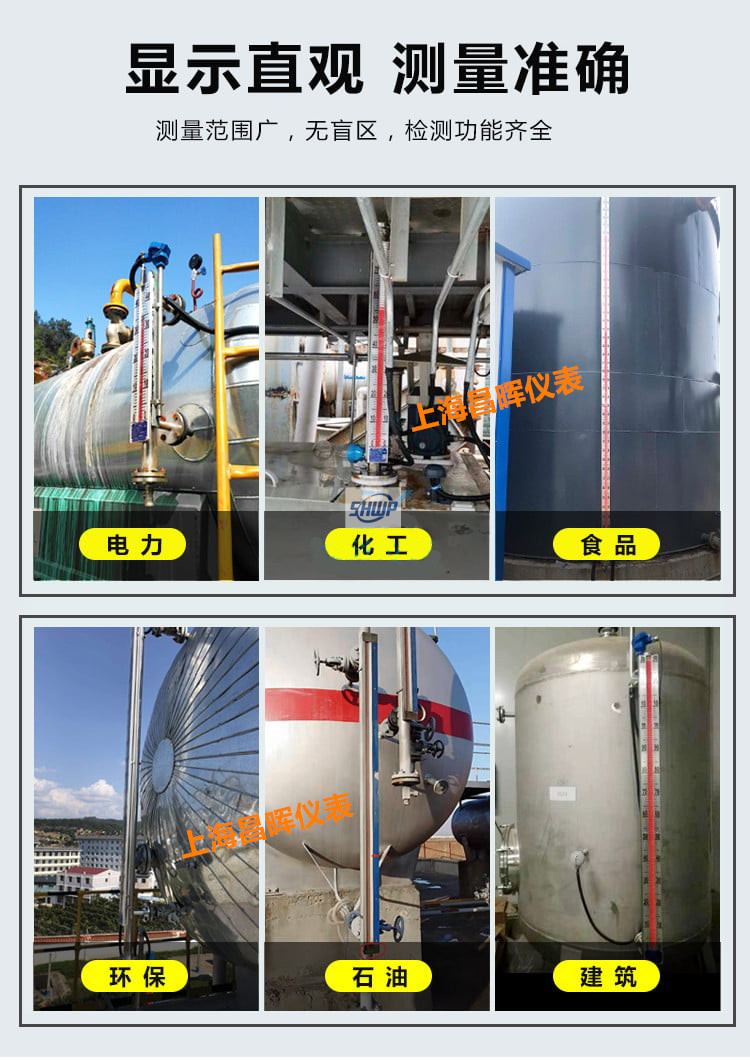

三、適用場合：
防爆型磁翻板液位�(jì)適用于工�(yè)生產過程中各種承壓（或敞開）貯液�(shè)備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢�(cè)。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能�(yuǎn)距離傳送液面的位置信號，通過一定的電氣裝置�(dá)到自�(dòng)控制和測量液位的目的�
四、性能特點�
1、顯示器以紅色指示液位，上部白色區�?yàn)闊o液部分，顯示直觀、醒目、夜明效果好�
2、液位測量范圍大，不受容器規格，形狀以及安裝位置的限制，全過程測量無盲區�
3、液位顯示器與被�(cè)介質完全隔離，安全，可靠�
4、接液部分選用不同的材料制造，可適用于各種腐蝕性介�(zhì)液位的測量�
5、高溫以及有毒有害和易燃易爆介質液位的測量，均具有很�(qiáng)的適用性�
五、技�(shù)指標�
�(cè)量范圍：150�15000mm�
�(zhǔn)確度：�10mm�
工作壓力：常壓～25MPa�
工作溫度�-200�600℃；
介質密度�0.5�2.0 g/cm3�
介質密度差：�150kg／m3（測量界位）�
�(huán)境振�(dòng)：頻率≤25Hz 振幅�0.5mm�
跟隨速度：≤0.08m/s�
介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）；
過程連接�
�(cè)裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592�20635-97�
頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100� PN1.0，PN2.5凸面/HG20592 �20635-97；或者由客戶安裝尺寸�
材質�
主導管：1Cr18Ni9Ti�304�316L ；PP；PVC；PTFE�
浮子：鈦；PTFE�
六、安裝與維護�
1、液位計安裝必須垂直，以保證浮球組件在主體管�(nèi)上下�(yùn)�(dòng)自如�
2、液位計主體周圍不容許有�(dǎo)磁體靠近否則直接影響液位�(jì)正確工作�
3、液位計安裝完畢后，需要用磁鋼�(jìn)行校正對翻珠�(dǎo)引一次使零位以下顯示紅色，零位以上顯示白色�
4、液位計投入�(yùn)行時�(yīng)先打開下引液管閥門讓液體介�(zhì)平穩�(jìn)入主體管，避免液體介�(zhì)帶著浮球組件急速上升，而造成翻珠�(zhuǎn)失靈和亂翻。若�(fā)生此�(xiàn)象待液面平穩后可用磁鋼重新校正�
5、因�(yùn)輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位�(jì)主體管外，待液位�(jì)安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管�(nèi)，注意浮球組件重的一頭朝上，不能倒裝�
6、根�(jù)介質情況，可定期打開排污法蘭清洗主體管沉淀物質�
七、使用注意事�(xiàng)�
1、與被測容器的上下分液管間需各裝一只截止閥門以便打開或關閉液位計和便于液位計的維修。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位�(jì)的主體�
2、安裝液位計�(shí)，法蘭中心線垂直度≤4‰，�(dāng)液位�(jì)的測量范圍大�3米時，需要考慮增加中間加固法蘭（或耳朵攀）作固定支撐以增加強度� 配套�(yuǎn)傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于 0.8mm2。與� 流電源同路平行鋪�(shè)�(shí)，至少應保持20厘米以上的間距，需單獨穿鐵管鋪�(shè)，或用屏蔽二芯電纜鋪�(shè)，屏蔽層只能一端接地�
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm2。與交流電源同路平行鋪設�(shí)，至少應保持20厘米以上的間距，需單獨穿鐵管鋪�(shè)，或用屏蔽二芯電纜鋪�(shè)，屏蔽層只能一端接地�
4、選用液位控制器，其觸點容量均以阻性負載設�(jì)，如用非阻性或大力功率�(fù)載則要用中間繼電器轉換�
5、對液體介質中含有懸浮雜�(zhì)的親磁物�(zhì)的場合，不宜使用本液位計，因這些雜質�(huì)�(duì)浮子組件造成卡阻�
6、外形結�(gòu)中的盲區（L1）與介質密度有關，故不同介質有不同盲區�

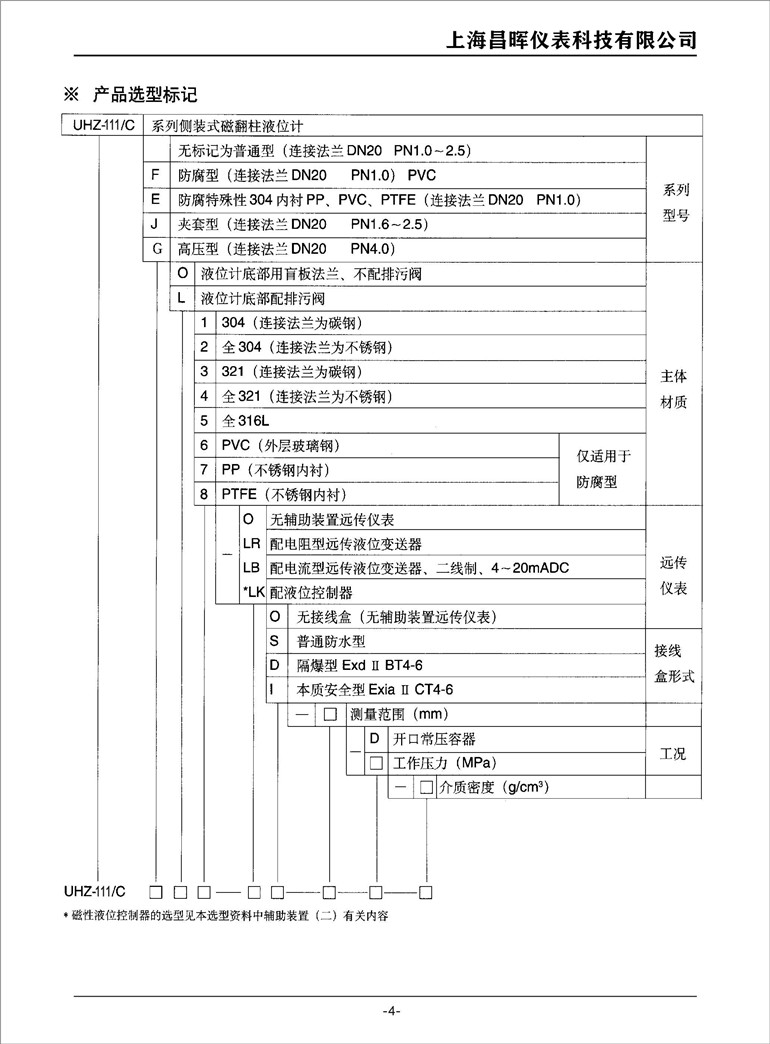

八、選型及安裝方式說明�
1、必須先了解自己的設備運行的�(chǎng)合，�(cè)量介�(zhì)是什么，即使自己不知道需要什么材�(zhì)，我司也可以根據介質確定�(shè)備所用材�(zhì)�
2、當配有�(yuǎn)傳配套儀表時需做到如下幾條、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固�(禁用鐵質)；遠傳配套儀表上感應面應面向和緊貼主�(dǎo)管；�(yuǎn)傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控�(jī)之間的連線需單獨穿保�(hù)管敷�(shè)或用屏蔽二芯電纜敷設；接線盒�(jìn)線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使�(yuǎn)傳配套儀表不能正常工作，接線盒在檢修或調試完成后�(yīng)及時蓋上�
3、應根據介質情況，不定期清洗主導管清除雜�(zhì)�
4、對超過一定長�(普通型�3米、防腐型�2�)的液位計、需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量�
5、安裝位置、應避開或遠離物料介�(zhì)�(jìn)出口處，避免物料流體局部區域的急速變化，影響液位�(cè)量的�(zhǔn)確性；
6、調試時、應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩�(jìn)入主�(dǎo)�(�(yùn)行中�(yīng)避免介質急�?zèng)_擊浮子，引起浮子劇列波動，影響顯示準確�)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運�(腐蝕性等特殊液體除外)；磁翻板液位�(jì)在市面上也有其他叫法，也叫磁性翻板液位計，又或者是磁翻柱液位計，又叫磁性浮子液位計等。但是他們的訂購需要知道的參數是一定的，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等�(jí)等量變化。又比如，自己設備的特殊情況，決定了磁翻板液位計的安裝方式，�?yàn)橛械�?chǎng)合不適合或者根本不適用某種安裝方式�
