一� 概述
氧化鋯煙氣氧量分析儀是近幾十年發展起來的新型測氧�，因其具有結�(gòu)簡單、維�(hù)方便、反�(yīng)速度�、測量范圍廣等特�(diǎn)，而廣泛應用于電力、冶�、供暖、建材、電子等部門，分析各種工�(yè)鍋爐及窯爐中煙氣的氧含量，提高燃燒效�，節約能源，減少�(huán)境污��

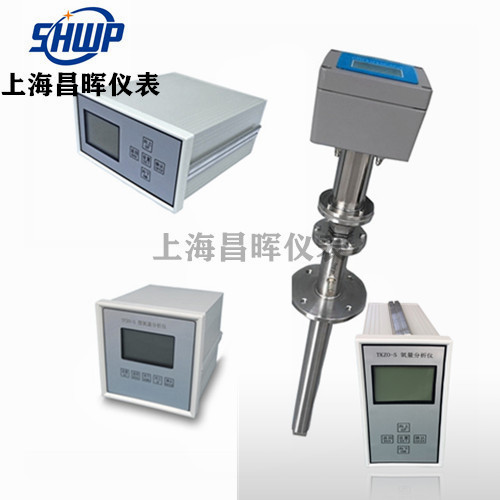

氧化鋯氧量分析儀由轉換器和檢測器（俗稱氧探頭）組成，在檢測器的核心元件氧化鋯濃差電池上，采用了納米材料和生產工藝，在電極涂層上添加抑制電極老化的添加劑。大大提高了氧化鋯測量探頭的精度和使用壽命。檢測器采用直插式探頭結�(gòu)，不需取樣系統，能及燒�(shí)反映鍋爐�(nèi)燃燒狀況，如與自控裝置配合使用，可有效地控制燃狀�。轉換器采用單片�(jī)智能化設�(jì)，漢字液晶顯�，使�(shù)�(jù)顯示、功能控制更具有人性化；可與各類型DCS�(shù)�(jù)接入�(shè)備連接。使儀表的操作變的簡單，容易掌��
具有以下特點�
1. 通用性較�(qiáng)，可以直接替換其它廠家氧量分析儀�
2. 大屏幕LCD顯示�
3. 全中文操作菜�(出口�(chǎn)品可以提供英文菜�)�
4. 氧量量程0-２５％內自由�(shè)定（***低量�0-5%）�
5. 溫度采用PID控溫，恒溫點７００℃和７５０℃（可現場選擇）�
6. 可設置氧量上、下限報警指�，溫度上、下限報警指��
7. 本底電勢一鍵校��
8. 可用�(biāo)�(zhǔn)氣在線校�(zhǔn)�
9. 4-20mA�(biāo)�(zhǔn)電流輸出與主電路光電隔離，可直接�(yuǎn)傳�(jìn)入DCS系統�
10. 多種故障信息提示�
�、工作原�
氧化鋯是一種高溫電解質濃差電池，在�(shù)百度的高溫環境下，具有能�(chǎn)生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一定數量的氧離子遷移而產生了氧濃差電�，其電勢值與氧濃度的�(guān)�，可以用能斯特（Nernst）公式來表示�
E=RT/4F×LnP1/P2
式中：E—氧濃差電勢（V�
R—理想氣體常�(shù)�8.314J/moLK�
T�******溫度值（K�
F—法拉第常數�96500c/moL�
P1—參比氣體分壓（空氣�
P2—被測氣體分�
變送器把所測量出的�(shù)�(jù)，經單片�(jī)�(jì)算轉換，將氧含量在液晶屏上顯示出來，同時�(zhuǎn)換成電流信號供計算機或計錄儀使用�
三� 技�(shù)指標
� 程： 0.01�25.0% (可編�)
輸出信號� 4 �20mA �(fù)載電阻≤500Ω 隔離
重復性： 滿量程的±0.5%
基本誤差� ≤�1%（滿量程�
�(wěn)定性： ≤�1%（儀器連續檢定4h�
響應�(shí)間： 接入�(biāo)��5秒內�(dá)�90%的響�(yīng)
電源及功耗：電源220VAC 50~60Hz，功率≤150W
樣氣溫度� �650�
樣氣壓力范圍：�5KPa
防護等級：IP65
檢測器長度： 0.4m;0.8m;1.0m;1.2m；（其他長度可根�(jù)用戶要求生產�
四� 檢測器的�(gòu)�
檢測器由防塵裝置、氧化鋯�、加熱爐、熱電偶、氣體導�、接線盒以及殼體等主要部件組成。整�(gè)裝置采用全封閉型�(jié)�(gòu)，以增加整�(gè)裝置的密封性能，提高使用壽�。對高粉塵的檢測�(huán)境，為達到更好的過濾效果，加裝了多孔陶瓷過濾��
檢測器內的氧化鋯管是核心元件 ，屬陶瓷易碎�，運輸和安裝使用過程中應避免劇烈震動，以免損�。檢測器�(nèi)加熱爐的作用是提供氧化鋯元件正常工作所需的溫�，為延長加熱爐的壽命，在工藝上作了特殊的處理。因檢測器本身帶有加熱裝置，從而在低于700℃的�(huán)境中能正常工作�
五� 檢測器的�(xiàn)場安裝條�
5.1氧量檢測器的�(xiàn)場安裝條�
避開震動場合；環境溫度要在儀器規定范圍內；接線盒要避開高輻射熱源；盡可能避開腐蝕性氣體；要有足夠的工作空��
5.2 取樣�(diǎn)的位置選�
取出的氣樣能快速反映工藝狀�(tài)的變化情�，即氣體要具有代表��
為避免SO2 的冷�，取樣點氣體溫度�(yīng)高于300℃，其范圍為300�600�***佳�
取樣�(diǎn)的溫�、壓�、流量等參數不應變化太大�
取樣探頭的長度應�(dá)到煙道直徑的1/3。切忌在管道、煙道底部開口取��
取樣�(diǎn)的附近爐�、煙道應無泄�，否則將造成測量誤差�
要選擇在易于維護、檢修的地方�
5.3 氧量檢測器的安裝
�(yù)先加工好帶法蘭的�(shè)備短接管，孔徑為Φ76，長度約�400mm。按要求選好取樣位置(爐壁或管�)，開一�(gè)Φ76 的孔，將短接水平焊接到爐壁上，焊接時要保證焊接處不漏氣。把檢測器插入短接管�，接管法蘭與檢測器法蘭之間墊�2�4mm 厚的石棉�，旋�4 �(gè)螺栓，使其不漏氣即可�
※注�: 新建爐膛或煙道要等幾次烘爐干燥后再安裝氧探頭，否則，過于潮濕的煙氣可能降低新探頭使用壽命�
由于探頭的參比氣是靠空氣自然對流提供�,探頭�***水平安裝, 探頭端部防護套管的缺口位�(可調整方�)也應垂直向下,以防積灰.
