�(chǎn)品概�

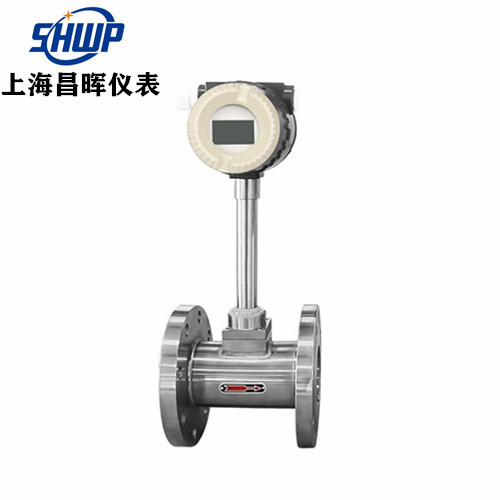

SHWP-WJ型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行�(yè)對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣�(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控�.
工作原理
在流體中設置非流線型旋渦�(fā)生體（阻流體），則從旋渦�(fā)生體兩側交替地產生兩列有�(guī)則的旋渦，這種旋渦稱為卡曼渦街，如�(一)所示�
旋渦列在旋渦�(fā)生體下游非對稱地排列。設旋渦的發生頻率為f，被測介�(zhì)來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根�(jù)卡曼渦街原理，有如下關系�:
f=StV/d 公式(1)
式中�
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾�(shù)（無量綱�(shù)�
V－流體的平均流�
d－旋渦發生體的寬�
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其�,斯特羅哈爾數（St）是無因次未知數�
主要技術指�
公稱通徑 | 25�40�50�65�80�100�125�150�200�250�300�(300�1000插入�) |
公稱壓力(MPa) | DN25-DN200 4.0(>4.0�(xié)議供�)，DN250-DN300 1.6(>1.6�(xié)議供�) |
介質溫度(�) | 壓電式：-40�260�-40�320；電容式� -40�300, -40�400�-40�450（協議訂貨） |
本體材料 | 1Cr18Ni9Ti�(其它材料�(xié)議供�) |
允許振動加速度 | 壓電�:0.2g 電容�:1.0�2.0g |
精確� | ±1%R，�1.5%R，�1FS；插入式：�2.5%R，�2.5%FS |
范圍� | 1�6�1�30 |
供電電壓 | 傳感器：+12V DC�+24V DC；變送器�+12V DC �+24V DC；電池供電型�3.6V電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平�5V，低電平�1V；電流：4�20mA |
壓力損失系數 | 符合JB/T9249標準 Cd�2.4 |
防爆標志 | 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5 |
防護等級 | 普通型IP65 潛水� IP68 |
�(huán)境條� | 溫度-20℃～55℃，相對濕度5%�90%，大氣壓�86�106kPa |
適用介質 | 氣體、液體、蒸� |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出� (4�20mA)：負載電阻≤750Ω |
