�(chǎn)品概�

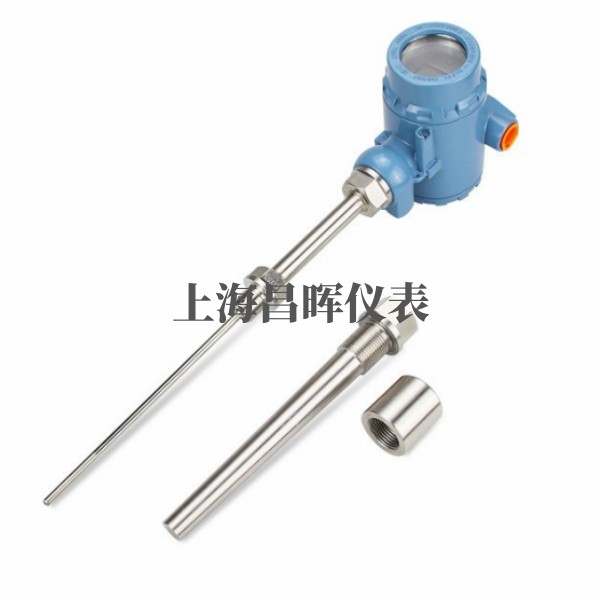

ATT系列隔爆型、本安型帶熱電偶（阻）溫度變送器是DDZ-S系列儀表中的現�(chǎng)安裝式溫度變送單元。它集熱電偶（阻）同變送器為一體，直接�(cè)量各種工�(yè)�(guò)程中�200�800℃范圍內的液體，蒸汽和汽體介�(zhì)的溫度，將溫度轉變成與熱電偶熱電阻的溫度或輸出電信號成正比的4�20mADC�(tǒng)一輸出信號，送顯示、記錄調節儀表或�(jì)算機。隔爆型、本安型熱電偶（阻）溫度變送器的防爆性能按國家頒布的“爆炸性環境用防爆電氣�(shè)備”（GB3836）標�(zhǔn)�(shè)�(jì)制造，熱電特性符合國際IEC�(biāo)�(zhǔn)，并�(jīng)�(guó)家儀器儀表防爆安全監督站�(cè)試合格。是爆炸性環境理想的溫度傳感器變送一體化�(chǎn)品，可用于有可燃性氣體或易燃液體的蒸汽的危險�(chǎng)所、本安型帶熱電偶（阻）溫度變送器必須與關�(lián)�(shè)備安全柵配合�(gòu)成防爆系�(tǒng)，防爆證�(hào)為：GYB 93265�93266�97336�97337。它作為新一代的溫度變送器，可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等部門�
本安型帶熱電偶溫度變送器配用的防爆電纜分布參�(shù)控制范圍：總電感量≤2mH。總電容量≤0.06uF。同�(shí)使用�(guān)�(lián)�(shè)備安全柵，選用型�(hào)為MTL728、Z928、LB928，安全柵，具體接線見制造廠的說明書�
變送器特點
變送器部件是小型化、置于隔爆型、本安型熱電偶（阻）的接線盒�(nèi)成為一體化溫度變送器，用于工�(yè)�(xiàn)�(chǎng)�
作為一體化溫度變送器，在工業�(xiàn)�(chǎng) 直接輸出4�20mA信號，這樣既省去昂貴的�(bǔ)償導線，又提高了信號�(zhǎng)距離傳送過程中的抗干擾能力�
變送器部件精度高，功耗低，使用環境溫度范圍寬，工作穩定可靠，而且由于采用硅橡膠密封結�(gòu)，變送器耐震、耐溫、耐濕、隔爆，適用于各種惡劣現�(chǎng)�(huán)境中安裝使用�
選用隔爆型帶熱電偶（阻）隔離溫度變送器，其輸入與輸出端相隔離，增加抗模干擾能力，更適合�(jì)算機使用�
隔爆型、本安型帶熱電偶(�)溫度變送器由于采取隔爆�(jié)�(gòu)故當其外殼內部的爆炸性混合氣體發生爆炸時，外殼不�(huì)破壞，而且由此�(chǎn)生的熱能沿著外殼上具有足夠連接�(zhǎng)度的微小縫隙，緩慢地傳到殼體外部，這時，傳到殼外氣體的瞬間溫度已不致于能點燃外界的爆炸性氣體，即不�(huì)�(dǎo)致爆炸，隔爆型帶熱電偶（阻）溫度變送器的防爆類別為dⅡBT4、dⅡBT6，或dⅡCT4、dⅡCT6，本安型的防爆類別為idⅡBT4、idⅡBT4（多�(duì)式），在�(yán)格遵守使用規則的情況下，它具有可靠的防瀑性能�
�(chǎn)品技�(shù)�(shù)�(jù)
熱響�(yīng)�(shí)間：�(jiàn)�(shuō)明書
鉑熱電阻的精度等�(jí)：B�(jí)
分度�(hào)：Pt100. (0℃時的電阻�)
R=1000.12Ω（B�(jí)�
允許偏差：Δt(�)±(0.30+0.005∣t�)(B�(jí))
輸入：熱電偶：K，E
熱電阻：Pt100
輸出：在量程范圍�(nèi)輸出4�20mA直流信號與熱電阻的輸入電信號成線性或與熱電偶輸入的毫伏信�(hào)成線性，與熱電阻被測溫度成線性或與熱電偶被測溫度成線性�
注：隔離溫度變送達器輸出相隔離，隔離電壓為0.5KV�
基本誤差：計算公� Δ=Δ1+Δ2
Δ1熱電偶（阻）允許偏差
Δ2變送器基本誤差±0.5%FS
傳送方式：二線�
變送器工作電源：電壓zui�12V，zui�35V，額定工作電�24V�
�(fù)載：極限�(fù)載電阻按下式�(jì)�
RL（max�=50×(Vmin�12)(�24V�(shí)�(fù)載電阻可�0�600Ω范圍�(nèi)選用，額定負�250Ω�)
a.�(huán)境溫度：�25℃～80℃（危險�(chǎng)所不高�70℃）�
b.相對濕度�5%�95%�
c.�(jī)械振�(dòng)：f�55Hz，振�<0.5mm
d.周圍空氣中不含有引起變送器腐蝕的介�(zhì)�
防爆等級�
隔爆型：dⅡBT4 dⅡBT6 或dⅡCT4 dⅡCT6
本安型：ibⅡBT4 iaⅡBT4 iaⅡCT6(多對�)、關�(lián)�(shè)備型�(hào)MTL728、Z928、LB928�
外殼防護等級：IP65
電動�(shì)允許偏差
類別 | 分度�(hào) | 等級 | 使用溫度范圍� | 允許偏差△t� |
熱電� 鎳鉻－銅� | E | � | 0�600 | ±2.5℃或±0.0075t |
熱電� 鎳鉻－銅� | K | � | 0�800 |
熱電偶WZP | Pt100 | A | -50�500 | ±(0.15+0.002t |
B | ±(0.30+0.005t |
注：①為被測量溫度（℃）②允許偏差用zui大� *A�(jí)�(chǎn)品特殊定貨�
防爆等級�(biāo)志說�
�(guī)� | �(nèi)� |
d |
| 隔爆� |
ib |
| 本安� |
ia |
| 本安� |
| 電器�(shè)備類別： |
| (工廠用電器設�) |
| 防爆等極 |
| 防爆型：B極、C� |
| 溫度組別 | 隔爆型：T1～T6 本安型：T1～T6 |
� | � | � | � |
|
電器�(shè)備的類別
電氣�(shè)備分為二�
Ⅰ類－煤礦井下用電氣�(shè)備�
Ⅱ類－工廠用電氣�(shè)�
防爆等級
隔爆型及本安型熱電偶的防爆等�(jí)按其適用于爆炸性氣體混合物zui大試安全間隙或zui小點燃電流比分為A、B、C三級
溫度組別
隔爆型、本安型熱電偶（阻）允許的zui高表面溫度（外露部分）分為T(mén)1~T6六組�
溫度組別 | 允許zui高表面溫度℃ |
T1 | 450 |
T2 | 300 |
T3 | 200 |
4 | 135 |
T5 | 100 |
T6 | 85 |
熱電偶的絕緣電阻
�(dāng)周圍空氣溫度�15�35℃；相對�(yīng)濕度�45％，大氣壓力86�106KPa�(shí)，對�(zhǎng)度超�(guò)1m熱電偶。它的常溫絕緣電阻值與其長度乘積應不小�1000MΩ,試驗電壓為直�500±50V。鎧裝熱電偶（絕緣式）的絕緣電阻
在環境溫度為20±15℃，相對�(yīng)濕度不大�80％，常溫絕緣電阻值應不小�100 MΩ，試�(yàn)電壓為直�100 V�
熱電阻允許通過電流
通過鉑電阻的�(cè)量電流zui大不超過5mA�
