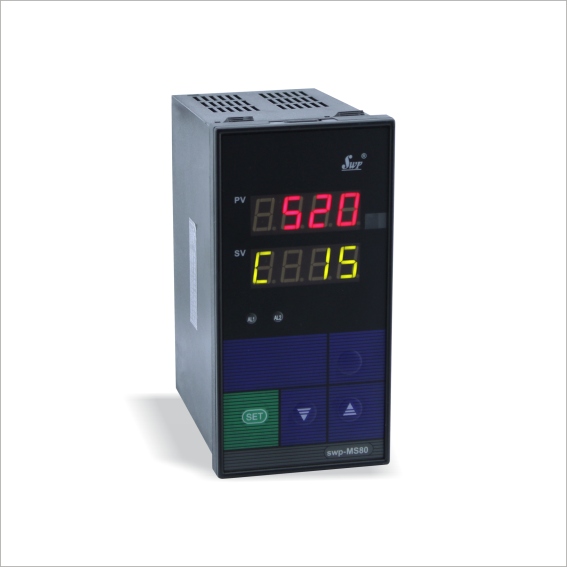

產品簡介
SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警�
技術參�(shù)
�(guī) � | � � |
使用 �(huán)� | �(huán)境溫� | 0~50� |
相對濕度 | �85RH 避免強腐蝕氣� |
供電電壓 | 常規� AC220V+10-15%�50Hz±2Hz� 特殊� AC85~260V—�開關電源 DC24V ±2V—�開關電源 |
功� | �6W |
輸入 信號 | 模擬� | 熱電偶：標準熱電�——B�S�K�E�J�T�WRe3-25� |
電阻：標準熱電阻——Pt10�Pt100.1�Cu50�Cu100 等遠傳壓力電阻等 |
電流�0~10mA�4~20mA�0~20mA�—�輸入阻抗�250Ω |
電壓�0~5V�1~5V�mV�—�輸入阻抗�250KΩ |
開關� | 脈沖信號：波�—�矩形、正弦或三角� 輻度—�大于4V（或根據用戶要求任定� 范圍—�0~10KHz（或根據用戶要求任定� |
接點信號：電接點輸入信號 |
輸出 信號 | 模擬量輸� | DC 0~10mA（負載電��750Ω� DC 4~20mA（負載電��500Ω� DC 0~5V（負載電��250KΩ� DC 1~5V（負載電��250KΩ� |
開關量輸� | 繼電器控制輸�-繼電�ON/OFF帶回差�AC 220V/3A DC 24V/5A（阻性負載） 可控硅控制輸�-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸�-SSR（固�(tài)繼電器控制信號）輸出�6~24V/30mA（電壓不可調� 雙向可控硅輸�-SOT可控硅輸出，5A/400V |
通訊輸出 | 接口方式—�標準串行雙向通訊接口 RS-485� RS-232 C�RS-422� 波特�—�300~9600bps 儀表內部自由設� |
饋電輸出 | DC 24V 負載�30mA |
測量精度 | ±0.2%FS±1字或±0.5%FS±1� |
分辨� | ±1� |
測量范圍 | -1999~9999� |
顯示方式 | -1999~9999字測量值顯� -1999~9999字設定值顯� �(fā)光二級管工作狀�(tài)顯示 |
方式 | 控制/報警方式為帶回差上限或下限報�(用戶可自由設�) |
控制精度 | ±1� |
溫度補償 | 0~50��(shù)字式溫度自動補償 |
打印控制 | 可選擇直接配接各型串打印�(�LQ-300K,TPuP系列微打�)，打印接口為RS-232C |
打印精度 | 同儀表精� |
參數設定 | 面板輕觸式按鍵設� 、參�(shù)設定值斷電后長久保存、參�(shù)設定值密碼鎖� |
保護方式 | 輸入回路斷線報警(熱電偶或電阻輸入�)、斷電器輸出狀�(tài)LED指示、輸入超/欠量程報警� 電源欠壓自動復位、工作異常自動復位（Watch Dog� |
型譜表：
� � | � � | � � |
SWP-M | � | � | □□ | -� | � | -□□ | -� | � | -� | -� | 智能多路巡檢控制儀 |
外形特征 | D S |
|
|
|
|
|
|
|
|
| 橫式顯示儀� 豎式顯示儀� |
外形尺寸 | 8 |
|
|
|
|
|
|
|
| 160×80mm（橫式）,80×160mm（豎式） |
控制作用 | □□ |
|
|
|
|
|
|
| 參見 �控制作用� |
通訊方式 | � |
|
|
|
|
|
| 參見 �通訊方式� |
輸出方式 | � |
|
|
|
|
| 參見 �控制輸出方式� |
輸入類型 | □□ |
|
|
|
| 參見 �輸入類型�*1 |
第一報警方式 | � |
|
|
| 參見 �報警方式� |
第二報警方式 | � |
|
| 參見 �報警方式� |
報警記憶 | K |
| 帶報警記憶功�*2 不帶報警記憶功能 |
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電�, 可省�) |
�特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭藴剩ㄘ洉r說明�
�控制作用�
代碼 | 06 | 07 | 08 | 09 | 14 |
控制作用 | 八路巡檢 測量顯示 | 八路巡檢�(tǒng)一 控制/報警輸出 | 八路巡檢分別 控制/報警輸出 | 十六路巡� 測量顯示 | 十六路巡檢統一 控制/報警輸出 |
�通訊方式�
� � | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印� | RS-422 | RS-485 | 特殊�(guī)� |
�通訊�(xié)議：出廠時采�SWP通訊�(xié)議�
用戶有訂購特殊的通訊�(xié)議請在訂貨時注明�
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替�
�控制輸出方式�
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸� | 繼電� | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | 特殊�(guī)� | SOT輸出 |
SCR-可控硅過零觸�(fā)脈沖輸出 SSR-固態繼電器控制輸� SOT-雙向可控硅輸�
� 輸入類型�
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800� | 09 | Pt100.1 | -199.9~320.0� | 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600� | 10 | Cu50 | -50.0~150.0� | 18 | 特殊�(guī)� | 用戶待定 |
03 | K | 0~1300� | 11 | Cu100 | -50.0~150.0� | 19 | 4~20mA開方 | -1999~9999 d |
04 | E | 0~1000� | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA開方 | -1999~9999 d |
05 | T | -199.9~320.0� | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V開方 | -1999~9999 d |
06 | J | 0~1200� | 14 | 1~5V | -1999~9999 d | 22 | 0~5V開方 | -1999~9999 d |
07 | WRe3~25 | 0~2300� | 15 | 0~5V | -1999~9999 d | 23 | 可切換輸� |
|
08 | Pt100 | -200~650� | 16 | 0~20mA | -1999~9999 d |
|
|
|
*1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型�
*2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）�
a.不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉�
b.帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼�(xù)，直至所有通道均無報警方停止輸出�
c.分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道�時，可選擇分別帶上下�/路報警輸出，當輸入通道�8��16時，可選擇上限或下限/路報警輸出�
�報警方式�
代碼 | N | H | L |
報警方式 | 無位式控制或報警（可省略� | 位式上限控制或上限報� | 位式下限控制或下限報� |
