產品簡介
本廠生產的雙金屬溫度計其保護管、節頭、鎖緊螺栓等均采�1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同�
WSS系列雙金屬溫度計是用于測量中、低溫的現場檢測儀表，可以用來直接測量氣體和液體的溫度。與玻璃水銀溫度計相比具有無***害、易讀數、牢固耐用等優點�
WSSX系列電接點雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的，應符合JB/T8803 1998標準�
工作原理
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計�
主要技術指�
測溫范圍�-60-500�
準確度等級：1.5級，基本誤差：限為量程的1.5%
溫度計指示部分：（按溫度計標度盤的外徑表示）分￠60、￠100、￠150mm.
尾管長度�100�2000mm�
尾管直徑：分別為�6、￠10（尾管長�100�1250mm時）、￠12（尾管長度在1250�2000mm時）
安裝部分螺紋：M16X1.5;M27X2;G1/2;G3/4。尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa�
防水性能：溫度計的外殼應能承受距�5米處用噴嘴直�25毫米的水龍頭的噴水（噴嘴出口前水壓不小于2公斤�/厘米2）歷�5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準�
WSSX系列電接點雙金屬溫度�
精度等級�1.5極，接點動作誤差差限為示值基本誤差限�1.5�
接點額定功率�10VA
接點*工作電壓�380V�220V
接點*工作電流�1A（無感負載）
工作電壓宜在大于15V小于48V的情況下使用�

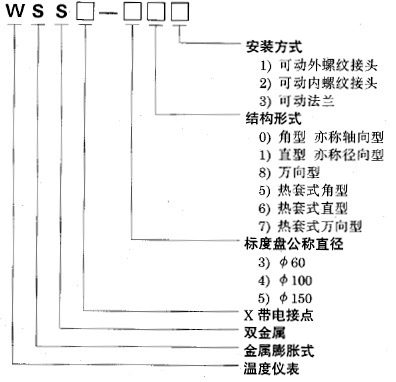

型號表示
工作條件
溫度計型� | 工作場所 | 溫度� | 相對濕度� |
普� 電接點型 | 掩蔽場所 | -25�+55 | 5�100� |
戶外場所 | -40�+85 | 5�100� |
| -40�+55 | �85 |
為保證溫度計的正確發汛、讀數、應避免在震動或脈動的場合下使用 |
頸長A尺寸也可按用戶實際需要定�
◆訂貨時型號按如下要求填�

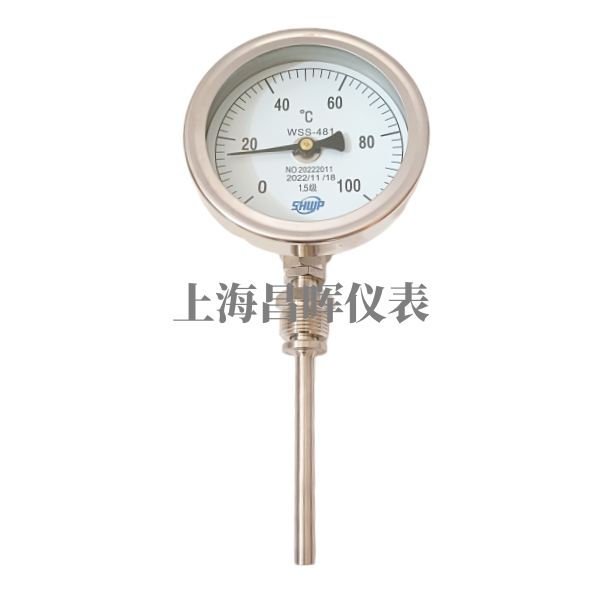

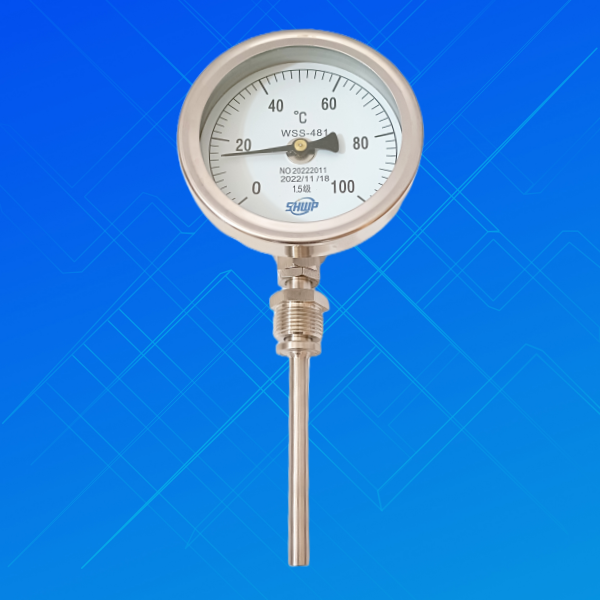

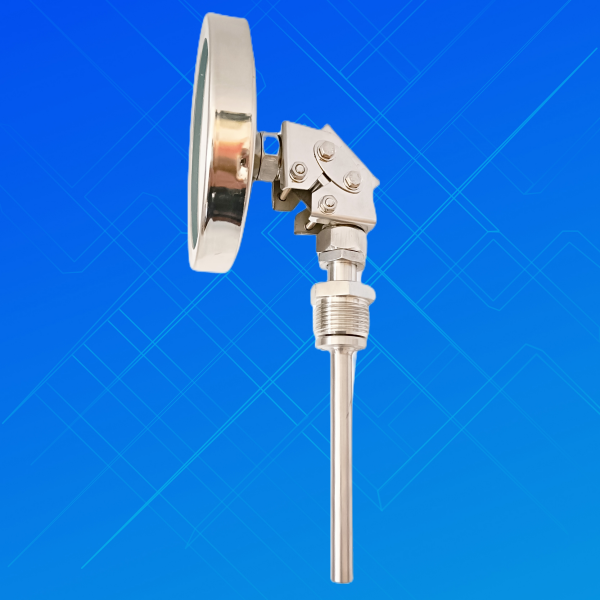

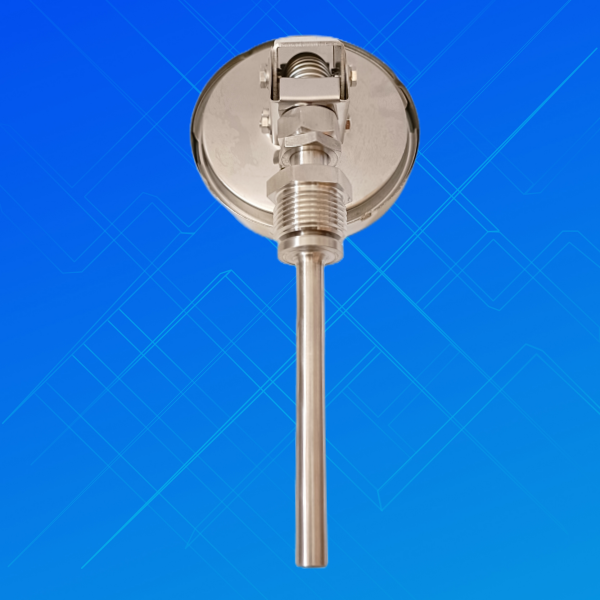

例：WSS-481D L×A=300×216
是指標度盤尺寸為�100，外螺紋固定萬向型插入深�300mm頸長216mm�
型號規格及量程范�
型號 | 外殼公稱直徑D | 測量范圍� | 分格值℃ | 插入長度L | 保護管直徑d | 安裝螺紋T |
角型 | 外螺紋節� | WSS301 WSS401 WSS501 | 67 | -10�+40 -80�+40 0�50 0�100 0�150 0�200 0�300 0�400 0�500 | 1 2 1 2 2 5 5 10 10 | 75 100 150 200 250 300 400 500 750 1000 | 6 | M16×1.5G1/2� |
107 157 | 10 | M27×2G3/4� |
內螺紋節� | WSS302 WSS402 WSS502 | 67 | 6 | M16×1.5G1/2� |
107 157 | 10 | M27×2G3/4� |
直型 | 內螺紋節� | WSS311 WSS411 WSS511 | 67 | 6 | M16×1.5G1/2� |
107 157 | 10 | M27×2G3/4� |
內螺紋節� | WSS312 WSS412 WSS512 | 67 | 6 | M16×1.5G1/2� |
107 157 | 10 | M27×2G3/4� |
萬向� | 外螺紋節� | WSS481 WSS581 | 107 157 |
內螺紋節� | WSS482 WSS582 | 107 157 |
熱套式角� | 外螺紋節� | WSS451 WSS551 | 107 157 |
內螺紋節� | WSS452 WSS552 | 107 157 |
熱套式直� | 外螺紋節� | WSS461 WSS561 | 107 157 |
內螺紋節� | WSS462 WSS562 | 107 157 |
熱套式萬向型 | 外螺紋節� | WSS471 WSS571 | 107 157 |
內螺紋節� | WSS472 WSS572 | 107 157 |
電接點角� | 外螺紋節� | WSSX401 | 107 | 1250 1500 1750 2000 | 12 |
內螺紋節� | WSSX402 |
電接點直� | 外螺紋節� | WSSX411 |
內螺紋節� | WSSX412 |
電接點萬向型 | 外螺紋節� | WSSX481 |
內螺紋節� | WSSX482 |
電接� | 熱套式角� | 外螺紋節� | WSSX451 |
內螺紋節� | WSSX452 |
電接� | 熱套式直� | 外螺紋節� | WSSX461 |
內螺紋節� | WSSX462 |
電接� | 熱套式萬向型 | 外螺紋節� | WSSX471 |
內螺紋節� | WSSX472 |
使用與維�
1、為保證溫度計的正確性，尾管浸入被測介質的深度視尾管長度不同應在75以上�
2、讀數時視線應與標度盤垂直�
3、溫度計在正常使用后（一般不超過一年）應按工業雙金屬溫度計有關檢定規程進行定期檢定�
4、熱套式溫度計使用過程中遇到損壞需要更換時，則只需逆時針松動螺母子，然后放旋出表芯，保護套留在設備中，將新的表芯裝入，勿使雙金屬螺管與保護套底部接觸，旋緊螺母即可�
5、溫度計在運輸、保管、安裝、使用過程中應避免碰撞尾管，切勿使其彎曲變形�
