一、基本參�
1. 電源�110VAC 60HZ,220VAC 50HZ,240VAC 50Hz,24VAC 50HZ,24VDC
2. 消耗功率：3W�1.5W(XR8□用)
3. 接點容量：SPDT 5A/250VAC� 3A/250VAC(XR8�)
4. 葉片轉速：1R.P.M
5. 耐電壓：AC 1500V×1minute
6. 測量扭矩�0. 05�0.1N·m�0.003�0.01N·m(XR8�)
7. 適用比重�0.5g/cm3以上�0.3g/cm3(XR8�)以上
8. 接續方式：牙�1"PF�3/4"PF(XR8�)，法蘭JIS 2-1/2"x5kg/cm2(其它可依需求訂�)
二、工作原�

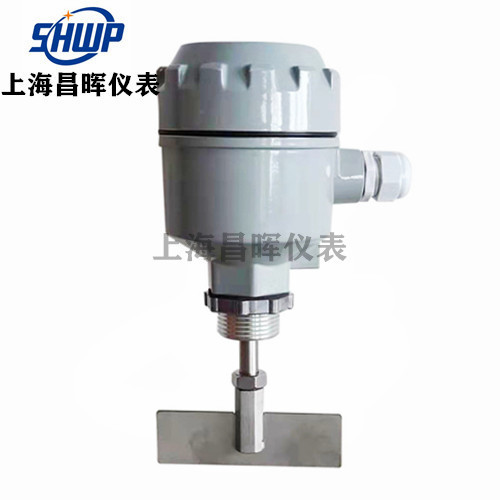

阻旋式料位開關之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉；當葉片接觸物料時，馬達電源斷開并停止轉動，機構同時輸出一接點信號而測出料位高度�
三、安裝使用注意事�
1. 水平安裝時，將開關以水平向下�15℃～20℃之夾角安裝，以減少物料的沖擊�
2. 如圖1所示接線盒入線口必須朝下，電纜固定螺母必須鎖緊�
3. 送電時應確認使用電壓正確�
4. 被控制線路負載必須與開關接點容量相匹配�
5. 安裝產品附近應避免有架橋破壞器或振動馬達�
